Hướng dẫn làm led cube 5x5x5 with 89s52 !!

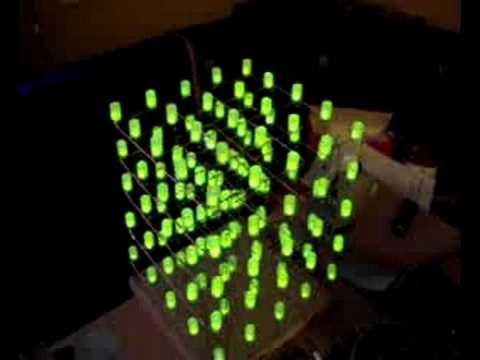

I, Cần nói qua một chút về led cube 5x5x5 cấu tạo và nguyên tắc hoạt động của mạch :

LED CUBE được tạo thành từ 125 bóng LED, xếp thành 5 lớp, mỗi lớp 25 bóng. Điều đặt biệt là ta không dùng 125 mối nối để thắp sáng từng bóng mà thay vào đó, ta mắc chung các chân anode của 25 bóng trên 1 lớp lại với nhau và mắc chung 5 chân cathode để tạo thành cột (có 25 cột).

Để cho 1 led bất kỳ bật sáng, đầu tiên ta nối chân anode chung của lớp với điểm có điện thế cao, khi đó 25 bóng led sẽ có chân anode được gắn với điểm điện thế cao, việc còn lại là nối điểm điện thế thấp cho chân cathode của bóng led nào cần thắp sáng.

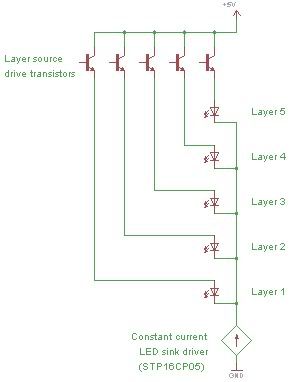

Việc cấp điện thế cao cho các lớp được thực hiện bởi 5 transistor PNP. 5 Transistor này được điều khiển bởi 5 chân IO của vi điều khiển và được phân cực ở vùng bão hòa và vùng ngưng tương ứng với mức logic 0 và 1 (ngược mức logic với chân IO của vi điều khiển) Việc cấp điện thế thấp cho các cột được thực hiện bởi 25 chân IO của vi điều khiển, do không có transistor để nhận dòng nên khi khi tính toán điện trở hạn dòng cho led phải lưu ý đến khả năng nhận dòng của chân IO vi điều khiển (thông số IOL khoảng 200mA là tối đa). Ở thời điểm nào đó, mỗi chân này phải nhận dòng từ 5 bóng led của 1 cột. Sơ đồ nguyên lý điều khiển sau đây:

II, Các bước thực hiện

1, Chọn led :

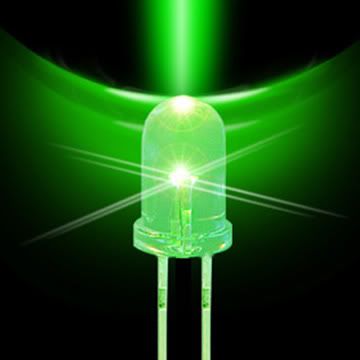

Tùy vào mỗi người mà chọn màu sắc led khác nhau , nhưng cần phải chú ý điện áp của từng led khác nhau mà tính toán giá trị của điện trở .Led thường được chọn là led vỏ đục đảm bảo độ phát sáng ra xung quanh tốt nhất.

2, Tạo khung led:

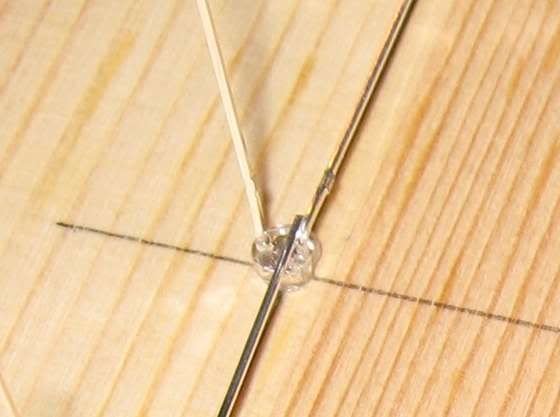

Tham khảo cách làm của các trang web nước ngoài thấy phương pháp được sử dụng nhiều thường là làm khuôn xong khoan lỗ vừa bóng led sau đó hàn dây .Với cách làm này đảm bảo các led thẳng nhau tránh chạm chập . Khuôn ở đây có thể dùng gỗ ép , gỗ dán , nhưng theo như mình làm thì bằng xốp là tiện lợi nhất vẫn đảm bảo chất lượng

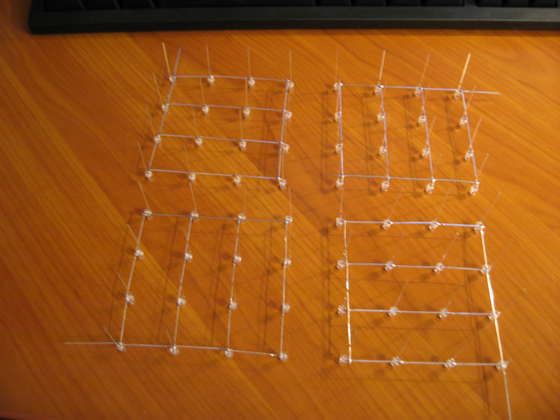

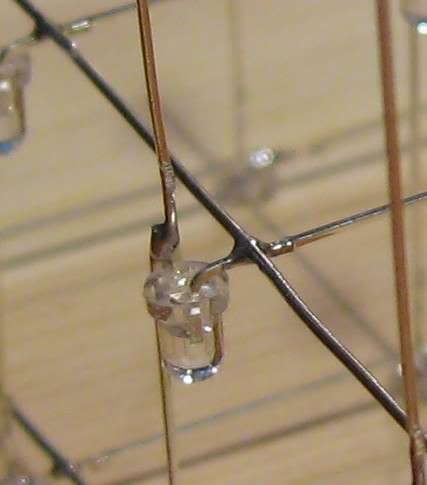

Sau khi có khung xong ta tiến hành bẻ chân led như sau anot là chân dài hơn ta bẻ vuông góc ,chân katot giữ nguyên sau khi bẻ ta tiến hành hàn led .Hàn đủ 25 led ta được 1 lớp thứ nhất ,

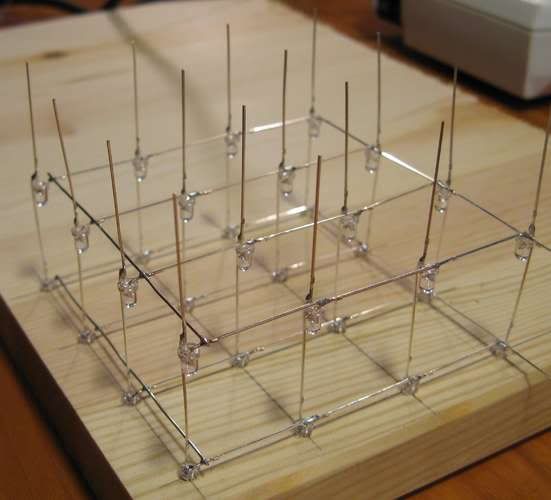

Sau khi đủ 5 lớp ta tiến hành ghép khối led

Khi có khối led hoàn chỉnh gắn led vào đế và hàn dây nối

3,Thiết kế mạch:
Tùy khả năng lập trình của từng người mà chọn các chip khác nhau như AVR hay PIC , đối với người mới học tốt nhất nên chọn 8051 đơn giản và thông dụng. Dưới đây là sơ đồ nguyên lý mạch dùng 89s52 do mình thiết kế:

Và PBC dùng orcad:

Do đang trong quá trình thi nên chưa có thời gian hoàn thiện mới chỉ xong phần khối led .Show vài bức cho mọi người xem .Phiên bản chính thức sẽ được update lên trang web trong thời gian sớm nhất !

Update ngày 15/01/2011
Sau 3 tuần thi cử bận rộn cuối cùng cũng đã xong , việc đầu tiên phải làm là hoàn thiện quả led cube 5x5x5 để về chơi tết .
Hôn nay cũng đã gần xong mình update trước một số hình ảnh mới nhất về nó cho mọi người coi :

Phần mạch:
